Na otwartej przestrzeni kilka metrów różnicy potrafi zmienić ocenę odległości, a wzrok szybko okazuje się zawodny. W tym artykule wyjaśniam, jak działa dalmierz laserowy, co dokładnie dzieje się po naciśnięciu przycisku oraz dlaczego wynik zależy od powierzchni celu, światła i stabilności dłoni. Pokazuję też, jak poprawnie wykonać pomiar w terenie i na jakie parametry zwrócić uwagę przy wyborze urządzenia outdoorowego.
Najważniejsze informacje o pomiarze laserowym w terenie
- Wiązka lasera odbija się od celu, a elektronika oblicza dystans na podstawie czasu powrotu lub przesunięcia fazowego.
- Wzór dla pomiaru impulsowego uwzględnia dzielenie przez dwa, ponieważ światło pokonuje drogę do obiektu i z powrotem.
- Na wynik wpływają stabilność urządzenia, wielkość celu, kolor powierzchni, mgła, deszcz i silne słońce.
- Tryby ciągły, powierzchni, wysokości i pomiaru pośredniego zwiększają użyteczność dalmierza poza zwykłym odczytem odległości.
- W terenie najlepiej sprawdzają się modele z dobrym wizjerem, kompensacją kąta i odporną obudową.
Jak działa dalmierz laserowy w praktyce
Po naciśnięciu przycisku urządzenie wysyła w stronę celu krótką wiązkę światła laserowego. Promień odbija się od powierzchni i wraca do odbiornika znajdującego się w obudowie. Dalmierz mierzy tę różnicę czasu, a procesor przelicza ją na odległość wyświetlaną zwykle w metrach.
W przypadku metody czasu przelotu, określanej skrótem TOF, obowiązuje prosty wzór d = c × t / 2. Litera „c” oznacza prędkość światła, „t” czas przejścia impulsu, a dzielenie przez dwa wynika z tego, że sygnał pokonuje trasę w obie strony. Dla użytkownika wszystko trwa ułamek sekundy, choć elektronika analizuje bardzo krótkie odstępy czasu.
Nie każdy model działa jednak identycznie. Dalmierze fazowe wysyłają światło o określonej modulacji i porównują fazę sygnału nadanego z odebranym. Takie rozwiązanie dobrze sprawdza się przy krótszych, bardzo dokładnych pomiarach, natomiast urządzenia impulsowe częściej wybiera się do większych odległości i pracy na zewnątrz.
Co znajduje się w środku urządzenia

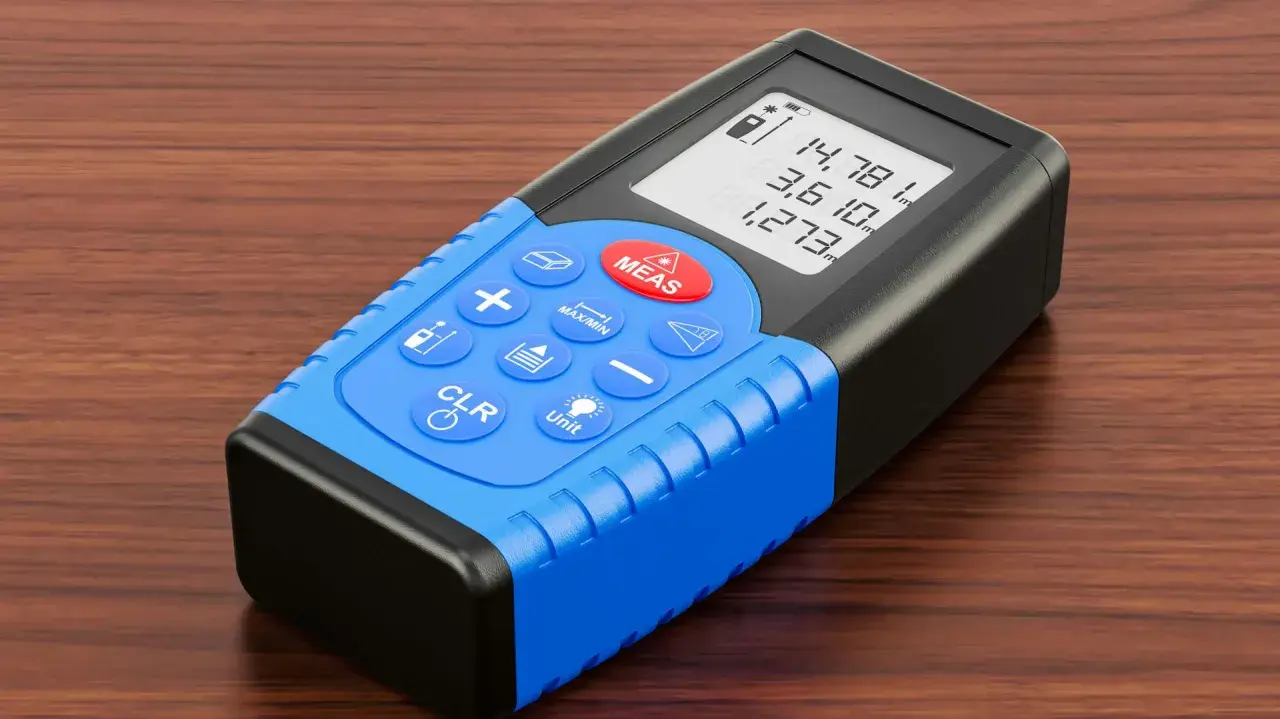

Najważniejsze elementy to nadajnik laserowy, układ optyczny, odbiornik światła, procesor oraz ekran. Optyka pomaga skierować wiązkę na konkretny punkt, a odbiornik rozpoznaje niewielką część światła odbitego od celu. W modelach terenowych dochodzi do tego wizjer optyczny lub cyfrowy, który ułatwia celowanie w pełnym słońcu.
Laser nie „widzi” całej trasy tak jak aparat fotograficzny. Mierzy odbicie od punktu, na który został skierowany. Dlatego mała gałąź, trawa przed właściwym obiektem albo krawędź skały może spowodować, że wynik będzie dotyczył przeszkody, a nie celu znajdującego się dalej.
Od czego zależy dokładność wyniku
Podawana przez producenta dokładność jest zwykle osiągana w sprzyjających warunkach, przy stabilnym urządzeniu i dobrze odbijającej powierzchni. W prostych dalmierzach budowlanych często spotyka się deklaracje rzędu ±1 do ±3 mm na krótkim dystansie. Przy pomiarach outdoorowych na kilkaset metrów ważniejsze stają się warunki, optyka i jakość odbicia niż sama liczba zapisana na opakowaniu.
Powierzchnia celu
Jasna, matowa i stosunkowo duża powierzchnia odbija więcej światła niż ciemny, błyszczący albo bardzo mały obiekt. Z tego powodu pomiar ściany budynku jest zwykle łatwiejszy niż pomiar cienkiego słupka na tle lasu. Na błyszczących elementach promień może odbić się pod kątem, a do odbiornika wróci wtedy zbyt słaby sygnał.
Pogoda i światło
Silne słońce zwiększa ilość światła docierającego do odbiornika i może utrudnić wykrycie właściwego odbicia. Mgła, deszcz oraz śnieg rozpraszają wiązkę, przez co wynik może być niestabilny albo pomiar w ogóle się nie wykona. W takich warunkach pomaga tarcza celownicza, większy cel lub wykonanie kilku pomiarów i porównanie rezultatów.
Stabilność dłoni
Przy krótkim dystansie lekkie drżenie często nie ma dużego znaczenia. Przy pomiarze dalekiego celu nawet niewielki ruch zmienia punkt trafienia wiązki o kilka lub kilkanaście metrów. Sam traktuję stabilne oparcie dłoni jako równie ważne jak deklarowany zasięg urządzenia. W praktyce dobrze działa podparcie o plecak, kij trekkingowy albo statyw.
Jak wykonać poprawny pomiar krok po kroku
Najpierw trzeba ustawić punkt odniesienia. Dalmierz może liczyć odległość od swojej przedniej krawędzi, tylnej części obudowy albo od gwintu statywowego. Jeśli urządzenie stoi kilka centymetrów od miejsca, od którego chcemy mierzyć, ustawienie punktu bazowego może zmienić końcowy wynik.
- Włącz urządzenie i wybierz właściwy tryb pomiaru.
- Ustaw dalmierz stabilnie, a wizjer skieruj na wyraźny fragment celu.
- Unikaj mierzenia przez gałęzie, wysoką trawę i siatki, jeśli właściwy obiekt znajduje się dalej.
- Naciśnij przycisk pomiaru i odczekaj na potwierdzenie sygnałem lub zmianą wskazania.
- Powtórz pomiar przynajmniej dwa razy, szczególnie przy dużej odległości.
Jeżeli wyniki różnią się tylko nieznacznie, można przyjąć ich powtarzalność za dobry znak. Duże rozbieżności oznaczają zwykle problem z celowaniem, słabym odbiciem albo wyborem niewłaściwego obiektu. Nie zaokrąglam automatycznie wyniku do pełnych metrów, jeśli urządzenie pokazuje większą precyzję, ale też nie traktuję odczytu z dokładnością do milimetra jako prawdy absolutnej na dystansie kilkuset metrów.
Przeczytaj również: IPX2 - co oznacza i czy wystarczy na deszcz?
Pomiar na pochyłym terenie
Na stoku dalmierz może podać odległość po skosie, czyli długość linii między urządzeniem a celem. To nie zawsze jest odległość pozioma, której potrzebujemy przy planowaniu trasy lub ocenie różnicy wysokości. Modele z czujnikiem kąta potrafią wyliczyć odległość poziomą i przewyższenie, ale trzeba sprawdzić, którą wartość aktualnie pokazuje ekran.
Przy pomiarze do wysokiego drzewa, urwiska albo szczytu łatwo skierować wiązkę na fragment znajdujący się przed właściwym punktem. W takich sytuacjach tryb pomiaru pośredniego wykonuje obliczenia na podstawie kilku odczytów. Jest wygodny, ale wymaga stabilnego celowania i nie zastępuje dokładnych pomiarów geodezyjnych.
Tryby, które naprawdę przydają się poza budową
Podstawowy pomiar odległości to dopiero początek. W sprzęcie outdoorowym liczy się przede wszystkim to, czy urządzenie pomaga szybko ocenić teren bez żmudnego przeliczania danych na kartce.
| Tryb | Do czego służy | Praktyczne ograniczenie |
|---|---|---|
| Pomiar pojedynczy | Sprawdza dystans do wybranego celu. | Wymaga trafienia wiązką w odpowiednią powierzchnię. |
| Pomiar ciągły | Pokazuje zmieniającą się odległość podczas przesuwania celownika. | Zużywa więcej energii i może utrudniać wybór właściwego punktu. |
| Odległość pozioma | Pomaga ocenić dystans na pochyłym terenie. | Wymaga poprawnego pomiaru kąta. |
| Wysokość lub pomiar pośredni | Oblicza wysokość obiektu na podstawie kilku pomiarów. | Błąd jednego odczytu wpływa na wynik końcowy. |
| Pomiar powierzchni i objętości | Przydaje się przy obozowisku, pracach technicznych i planowaniu przestrzeni. | Ma mniejsze znaczenie, jeśli urządzenie ma służyć wyłącznie do obserwacji terenu. |
W modelach myśliwskich i obserwacyjnych można spotkać także kompensację kąta oraz dodatkowe funkcje balistyczne. Nie traktowałbym ich jako magicznego rozwiązania. Taki wynik zależy od poprawności danych wejściowych, a w zastosowaniach związanych z bronią nie zastępuje znajomości sprzętu, warunków i obowiązujących przepisów.
Jeśli dalmierz ma towarzyszyć mi podczas marszu, bardziej cenię czytelny ekran, szybki odczyt i odporność na pogodę niż kilkanaście dodatkowych trybów. Funkcja, z której nie da się wygodnie skorzystać w rękawicach albo przy słabym świetle, pozostaje głównie pozycją w specyfikacji.
Jak wybrać dalmierz do zastosowań outdoorowych
W pierwszej kolejności określiłbym realny dystans pracy. Podstawowe modele mają często zasięg około 20-60 metrów, urządzenia przeznaczone do terenu osiągają zwykle 100-200 metrów, a bardziej zaawansowane konstrukcje mogą mierzyć dalej. Zasięg maksymalny dotyczy jednak dobrego celu i sprzyjających warunków, dlatego nie wybierałbym sprzętu wyłącznie na podstawie największej liczby z opakowania.
Do plecaka ważna będzie masa, czas pracy na baterii i odporność obudowy. Szukam oznaczeń ochrony przed pyłem i wodą, ale nie zakładam, że każdy model można zanurzyć. Deszcz, błoto i zaparowana optyka są w terenie normalnością, więc przydają się gumowane przyciski, osłony soczewek oraz możliwość szybkiego wytarcia obudowy.
Przy silnym słońcu szczególnie dużo daje dobry wizjer lub ekran o regulowanej jasności. Czerwony wyświetlacz może być czytelniejszy w części warunków, ale nie zawsze sprawdzi się równie dobrze nocą. Zanim kupię urządzenie, sprawdzam też, czy wynik można odczytać bez odrywania wzroku od celu i czy przyciski da się obsłużyć w rękawicach.
W mojej ocenie najrozsądniejszy wybór dla turysty, preppersa czy obserwatora terenu to model o umiarkowanym zasięgu, z pomiarem kąta i sensowną optyką. Dopłata do ogromnego zasięgu ma sens tylko wtedy, gdy naprawdę będziemy mierzyć dalekie cele. W przeciwnym razie większą różnicę zrobi trening celowania i stabilnego trzymania.
Błędy, które najczęściej psują pomiar
Najczęstszy błąd polega na mierzeniu „w przybliżeniu” do całego obiektu. Dalmierz może złapać bliższy pień, gałąź albo fragment ogrodzenia, mimo że użytkownik patrzy na odległy budynek. Zawsze staram się znaleźć konkretny, odsłonięty punkt i powtarzam odczyt z niewielką zmianą miejsca.
Drugim problemem jest mylenie odległości po skosie z poziomą. Na stromym zboczu różnica może być istotna, szczególnie gdy planujemy przejście, rozwijamy linę albo oceniamy szerokość przeszkody. Pomaga świadome sprawdzenie symbolu trybu na ekranie, a nie bezrefleksyjne przyjmowanie pierwszej wyświetlonej wartości.
Nie należy też zasłaniać soczewki palcem, mierzyć przez szybę ani kierować urządzenia na powierzchnie, które odbijają światło w przypadkową stronę. Jeśli sprzęt nie może złapać celu, lepiej zmienić kąt, podejść bliżej lub użyć tarczy celowniczej niż wielokrotnie naciskać przycisk i ufać przypadkowemu wynikowi.
Laseru nie wolno kierować w oczy, na ludzi, pojazdy ani statki powietrzne. Wybieram urządzenia z czytelnym oznaczeniem klasy lasera i stosuję je zgodnie z instrukcją. Nawet krótki pomiar nie usprawiedliwia celowania w stronę, w której ktoś może znajdować się poza polem widzenia.
Co zapamiętać przed wyjściem w teren
Dalmierz laserowy nie mierzy odległości „na oko”. Wysyła światło, analizuje jego powrót lub zmianę fazy i na tej podstawie wylicza dystans. Najlepszy rezultat daje połączenie dobrego sprzętu z właściwym celem, stabilną pozycją i powtórzeniem pomiaru.
Przed pierwszym użyciem sprawdzam punkt bazowy, jednostki, tryb kąta oraz sposób zasilania. Krótki test na znanym dystansie szybko pokazuje, czy urządzenie jest wygodne i czy użytkownik potrafi poprawnie interpretować jego wskazania.
Najważniejsza zasada jest prosta: zasięg z katalogu to nie to samo co pewny pomiar w każdych warunkach. Jeżeli uwzględnisz ograniczenia światła, pogody, powierzchni celu i własnej stabilności, dalmierz stanie się bardzo praktycznym narzędziem do oceny terenu, planowania marszu i szybkiego sprawdzania dystansu.
