Kiedy patrzy się na rewolwer z zewnątrz, łatwo uznać go za prostą broń z obrotowym bębnem. W rzeczywistości za każdym strzałem stoi współpraca kilku mechanizmów: kurka, spustu, blokady bębna i elementu odpowiedzialnego za jego obrót. Wyjaśniam, jak wygląda budowa rewolweru, czym różni się system SA od DA oraz co zmienia konstrukcja stosowana w replikach ASG i wiatrówkach.
Najważniejsze informacje o konstrukcji rewolweru
- Bęben pełni jednocześnie funkcję magazynka i zespołu komór nabojowych.
- W systemie SA kurek napina się ręcznie, a w DA wykonuje to naciśnięcie spustu.
- Za prawidłowe ustawienie komory odpowiadają między innymi zapadka obrotu i blokada bębna.
- Rewolwer nie jest zawsze „prostszy i bardziej niezawodny” od pistoletu, bo ma własne ograniczenia, między innymi mniejszą pojemność i trudniejsze przeładowanie.
- Repliki ASG i wiatrówki mogą przypominać rewolwery palne, ale działają według innych zasad i podlegają innym wymaganiom.
Budowa rewolweru bez tajemnic
Najważniejszym elementem jest bęben rewolwerowy. To obrotowy walec z kilkoma komorami, w których znajdują się naboje. W przeciwieństwie do pistoletu z magazynkiem bęben nie tylko przechowuje amunicję, ale również ustawia kolejną komorę w osi lufy.
Całość osadzono w szkielecie, który łączy lufę, chwyt i mechanizm spustowy. Szkielet przenosi obciążenia powstające podczas strzału, dlatego jego sztywność ma bezpośredni wpływ na trwałość oraz powtarzalność pracy mechanizmu.
Przeczytaj również: Rodzaje łuków - który wybrać na początek?
Elementy, które widać od razu
- Lufa prowadzi pocisk i nadaje mu kierunek lotu.
- Bęben zawiera komory nabojowe i obraca się przed każdym strzałem.
- Kurek uderza w iglicę albo bezpośrednio w spłonkę, zależnie od konkretnej konstrukcji.
- Spust uruchamia mechanizm zwalniania kurka, a w systemie DA dodatkowo napina kurek i obraca bęben.
- Chwyt pozwala kontrolować broń i ogranicza wpływ odrzutu na dłoń strzelca.
- Przyrządy celownicze wyznaczają kierunek, w którym należy ustawić broń względem celu.

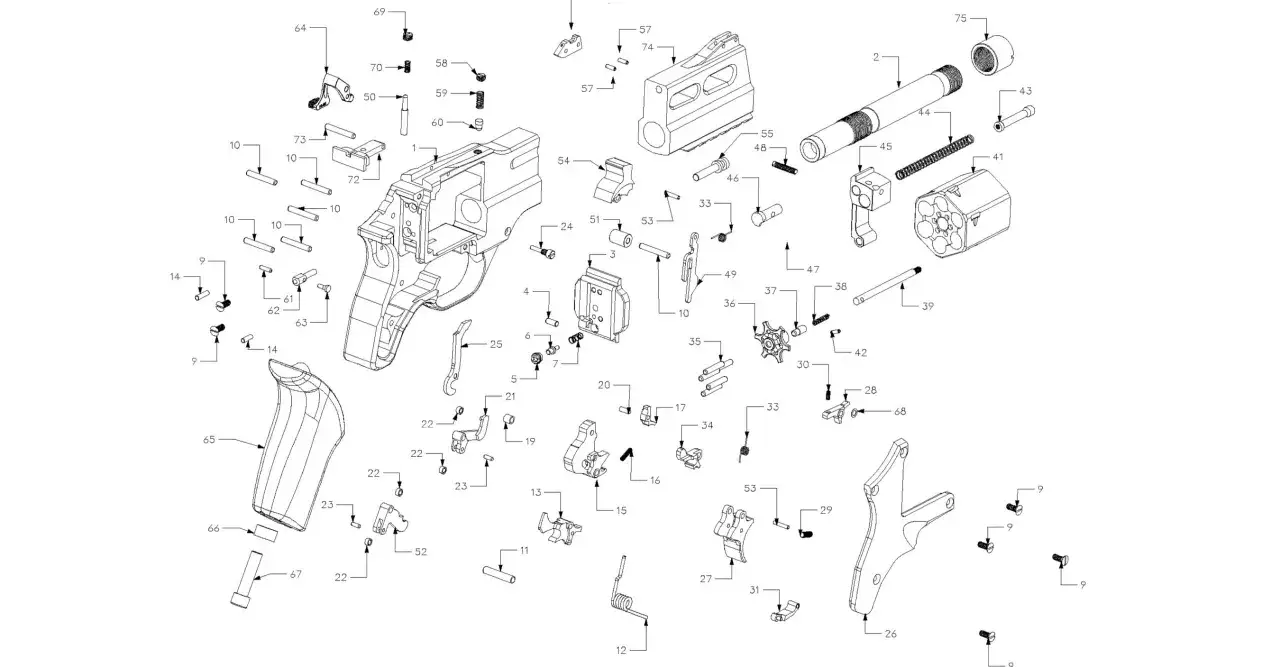

Wewnątrz znajdują się jeszcze drobniejsze części, między innymi zapadka obrotu bębna, zatrzask ustalający jego położenie oraz elementy zabezpieczające przed oddaniem strzału przy nieprawidłowym ustawieniu komory. Ich dokładna forma zależy od modelu. Z tego powodu nie traktowałbym schematu jednego rewolweru jako instrukcji obsługi wszystkich pozostałych.
Jak działa mechanizm SA i DA
W rewolwerze typu single action, czyli SA, strzelec najpierw ręcznie odciąga kurek. Ta czynność obraca bęben i ustawia nabój przed lufą, a późniejsze naciśnięcie spustu tylko zwalnia napięty kurek.
W systemie double action, oznaczanym jako DA, całą sekwencję wykonuje dłuższe naciśnięcie spustu. Mechanizm napina kurek, obraca bęben, blokuje go w odpowiednim położeniu i zwalnia kurek. Rozwiązanie jest szybsze w użyciu, ale spust zwykle stawia większy opór.
| Cecha | SA | DA |
|---|---|---|
| Napinanie kurka | Ręczne | Przez naciśnięcie spustu |
| Opór spustu | Zwykle mniejszy | Zwykle większy i dłuższy |
| Praca bębna | Powiązana z napięciem kurka | Powiązana z ruchem spustu |
| Typowe zastosowanie | Strzelanie precyzyjne i historyczne | Szybkie oddanie strzału bez wcześniejszego napinania |
Za obrót bębna odpowiada element nazywany potocznie ręką bębna lub zapadką. Współpracuje on z wycięciami znajdującymi się na tylnej części bębna. Drugi ważny element, czyli blokada bębna, zatrzymuje go dokładnie w osi lufy. Bez tej współpracy komora mogłaby nie ustawić się prawidłowo, co byłoby niebezpieczne i szkodliwe dla broni.
Współczesne modele mają również rozwiązania ograniczające ryzyko przypadkowego strzału, na przykład blokadę kurka albo transfer bar. Ten ostatni jest pośrednikiem między kurkiem a iglicą i pozwala na przekazanie uderzenia dopiero wtedy, gdy spust zostanie prawidłowo naciśnięty.
Bęben i sposoby ładowania
Najczęściej spotyka się rewolwery z wychylanym bębnem. Po odblokowaniu bęben odchyla się na bok, co ułatwia wkładanie nabojów i usuwanie łusek. W wielu modelach za wyrzucenie zużytych łusek odpowiada centralny wyrzutnik uruchamiany przez pręt znajdujący się pod lufą.
W konstrukcjach ze stałym bębnem komory ładuje się pojedynczo przez boczny otwór. Takie rozwiązanie spotyka się między innymi w starszych konstrukcjach oraz w części replik stylizowanych na broń historyczną. Jest wolniejsze, ale pozwala zachować prosty i sztywny szkielet.
Osobną grupę stanowią rewolwery łamane, w których część szkieletu odchyla się, odsłaniając tylną stronę bębna. Były popularne w starszych konstrukcjach, ponieważ zapewniały szybki dostęp do wszystkich komór, choć współczesne rozwiązania z bębnem wychylanym na bok są zwykle wygodniejsze.
| Typ konstrukcji | Największa zaleta | Ograniczenie |
|---|---|---|
| Bęben wychylany na bok | Szybkie ładowanie i wyrzucanie łusek | Więcej ruchomych elementów |
| Bęben stały | Sztywny i zwarty szkielet | Wolniejsze ładowanie |
| Konstrukcja łamana | Dobry dostęp do wszystkich komór | Większa złożoność połączenia szkieletu |
| Rewolwer odprzodowy | Znaczenie historyczne i rekonstrukcyjne | Oddzielne przygotowanie prochu, kuli i zapłonu |
Warto odróżnić współczesny rewolwer na naboje zespolone od konstrukcji odprzodowych. Te drugie ładowano etapami, umieszczając w komorach osobno materiał miotający, pocisk i element zapłonowy. Rozwój naboju zespolonego uprościł obsługę i otworzył drogę do rozwoju nowoczesnych mechanizmów DA.
Rewolwer palny, ASG i wiatrówka to nie to samo
Na pierwszy rzut oka replika ASG może wyglądać niemal identycznie jak broń palna. Różnica zaczyna się wewnątrz. Rewolwer ASG wykorzystuje zwykle kulki BB 6 mm, a napęd zapewnia sprężyna, gaz lub kapsuła CO2.
W wiatrówce-rewolwerze pocisk jest napędzany sprężonym gazem albo powietrzem. W zależności od modelu może to być stalowa kulka lub śrut. Część konstrukcji ma obracające się atrapy komór, a część wykorzystuje magazynek umieszczony w bębnie, dlatego wygląd nie zawsze mówi prawdę o zasadzie działania.
| Rodzaj | Napęd | Pocisk | Najważniejsza cecha |
|---|---|---|---|
| Rewolwer palny | Spalanie materiału miotającego | Pocisk naboju | Wysoka energia i rygorystyczne wymagania bezpieczeństwa |
| Rewolwer ASG | Sprężyna, gaz lub CO2 | Kulka BB | Rekreacja, trening i odwzorowanie wyglądu |
| Wiatrówka-rewolwer | Sprężone powietrze lub CO2 | Śrut albo stalowa kulka | Strzelanie tarczowe i rekreacyjne |
Najczęstszy błąd polega na ocenianiu bezpieczeństwa repliki wyłącznie po jej energii. Nawet pozornie słaba konstrukcja może spowodować poważne obrażenia oczu, dlatego okulary ochronne są obowiązkowe na strzelnicy ASG i przy strzelaniu z wiatrówki.
W Polsce trzeba też rozróżnić broń palną, pneumatyczną oraz repliki rekreacyjne. Ustawa o broni i amunicji przewiduje dla broni palnej zasadę pozwolenia, a dla broni pneumatycznej między innymi obowiązek rejestracji w określonych przypadkach. Przed zakupem konkretnego modelu sprawdziłbym jego parametry i aktualne wymagania prawne, ponieważ sama nazwa handlowa „wiatrówka” albo „replika” nie rozstrzyga wszystkiego.
Co ta konstrukcja daje w praktyce
Największą zaletą rewolweru jest czytelny cykl pracy. Każda komora bębna ma własne miejsce, nie ma klasycznego magazynka wystającego z chwytu, a wiele modeli dobrze znosi przechowywanie załadowanego bębna pod warunkiem przestrzegania instrukcji producenta i zasad bezpieczeństwa.
Nie oznacza to jednak, że rewolwer jest bezobsługowy. Ma mniej części niż niektóre pistolety samopowtarzalne, ale mechanizm bębna wymaga precyzyjnego współdziałania. Zabrudzenie lub zużycie elementu blokującego może wpłynąć na prawidłowe ustawienie komory, a naprawy mechanizmu powinien wykonywać wykwalifikowany rusznikarz.
Drugą stroną medalu jest ograniczona pojemność i wolniejsze przeładowanie. Typowy bęben mieści najczęściej pięć albo sześć nabojów, choć istnieją także konstrukcje o innej pojemności. Dla mnie to ważniejsze ograniczenie niż sama masa broni, bo po opróżnieniu bębna wymiana amunicji wymaga więcej czynności niż wymiana magazynka w pistolecie.
Rewolwer nie jest też automatycznie celniejszy od pistoletu. O wyniku decydują przede wszystkim jakość lufy, praca spustu, ergonomia, amunicja oraz umiejętności strzelca. W systemie DA długi i cięższy ruch spustu może utrudniać precyzyjne strzelanie, natomiast tryb SA zwykle pozwala łatwiej kontrolować moment zwolnienia kurka.
Najważniejsza lekcja z tej konstrukcji
Rewolwer najlepiej rozumieć nie jako „pistolet z bębnem”, lecz jako zintegrowany układ komór nabojowych i mechanizmu obrotowego. Bęben, kurek, spust, blokada oraz lufa muszą pracować w odpowiedniej kolejności, a niewielka część wewnętrzna może mieć znaczenie dla działania całej broni.
Przy oglądaniu broni palnej, repliki ASG lub wiatrówki zacząłbym od trzech pytań. Co obraca bęben, co uruchamia strzał i w jaki sposób konstrukcja zabezpiecza broń przed nieprawidłowym ustawieniem komory. Taki sposób analizy pozwala szybko zrozumieć różnice między modelami, bez mylenia wyglądu z rzeczywistą zasadą działania.
